Как гайка ERM сокращает состав железнодорожного соединения

В ответственных электрических соединениях лишняя деталь — это не только строка в ведомости. Это ещё одна позиция для комплектации, ещё одна операция при затяжке и ещё одна возможность ошибиться на монтаже. Особенно там, где соединение испытывает вибрацию, а ослабление преднатяга способно повлиять не только на механику, но и на электрический контакт.

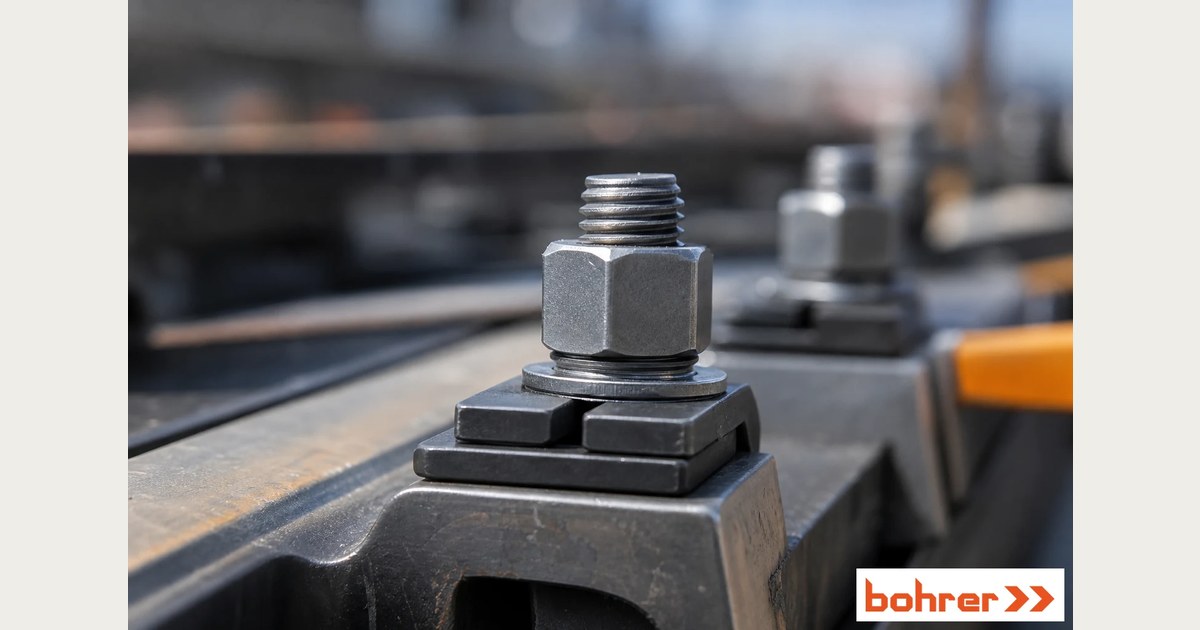

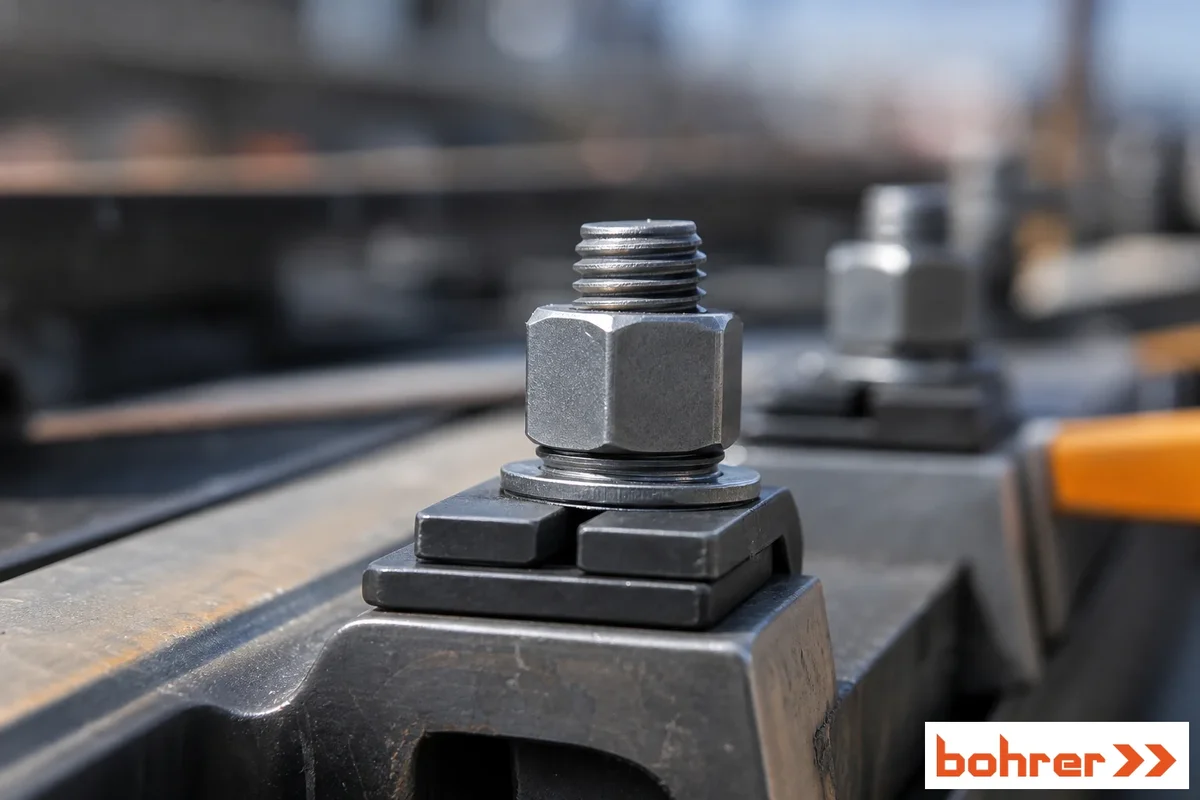

8 октября 2026 года отраслевое издание Fastener + Fixing рассказало о цельнометаллической самоконтрящейся гайке ERM компании J LANFRANCO & Cie для железнодорожных узлов. В публикации названы стрелочные переводы, электрические соединения, токоприёмники и контактная сеть. Производитель предлагает заменить привычную схему из болта, шайбы, гайки и контргайки на соединение из болта и гайки ERM с завальцованной снизу конической пружинной шайбой. Таким образом состав узла, по описанию издания, сокращается с четырёх компонентов до двух.

Почему в железнодорожном соединении важен преднатяг

Преднатяг — это растягивающее усилие в болте, возникающее при затяжке. Именно оно прижимает соединяемые детали друг к другу. В эксплуатации на него влияют вибрация, осадка стыка, ползучесть материалов и изменение нагрузки. Если усилие уменьшается, возрастает риск ослабления резьбовой пары. Для электрического соединения это дополнительно означает возможное ухудшение непрерывности контакта.

Обычная контргайка решает прежде всего задачу стопорения: она создаёт дополнительное трение и мешает основной гайке отвернуться. Но сама по себе такая схема не компенсирует просадку преднатяга из-за деформации соединяемых деталей. В ERM производитель объединил две механические функции в одном изделии.

Как работает ERM

Первая функция — самоконтрение с преобладающим крутящим моментом. В верхней части гайки выполнены две калиброванные прорези; после контролируемого обжатия эта зона при навинчивании давит на боковые поверхности резьбы болта. Возникает сопротивление вращению, которое, как указывает Fastener + Fixing, не зависит от момента окончательной затяжки соединения. Это нейлоновая вставка: ERM описывается как цельнометаллическая конструкция.

Вторая функция — подвижная коническая пружинная шайба, завальцованная под гайкой. При затяжке она распрямляется и запасает энергию. Если преднатяг позднее снижается из-за осадки, ползучести или деформации стягиваемых деталей, шайба частично отдаёт накопленную энергию. По заявлению производителя, сочетание самоконтрения и пружинной шайбы одновременно повышает сопротивление самоотвинчиванию и помогает поддерживать преднатяг.

Это принципиальное отличие от простой замены обычной гайки на самоконтрящуюся. Стопорение резьбы и компенсация снижения усилия затяжки — разные задачи. В конкретном узле они могут потребовать разных решений, а иногда — предусмотренной проектом комбинированной системы.

Что сравнить при выборе крепежа для объекта

ERM — специализированное решение J LANFRANCO & Cie, и его нельзя автоматически заменять обычной гайкой того же диаметра, гайкой DIN 985 с нейлоновой вставкой либо стандартным комплектом «гайка плюс шайба». Для железнодорожной инфраструктуры и иных ответственных электромонтажных систем выбор должен соответствовать документации конкретного узла, требованиям оператора инфраструктуры и проектным моментам затяжки.

При подготовке спецификации монтажной компании полезно разделить проверку на несколько пунктов:

— назначение соединения: несущий стык, электрический контакт, крепление оборудования или иной узел;
— тип, номинальный диаметр и шаг резьбы болта либо шпильки;
— требуемые класс прочности, материал, покрытие и коррозионная стойкость всех сопрягаемых деталей;
— наличие вибрации, циклических нагрузок, температурных и химических воздействий;
— нужна ли именно компенсация осадки соединения или достаточно предусмотренного проектом стопорения;
— допустимость повторного использования крепежа и порядок контроля при обслуживании;
— заданные документацией момент затяжки, смазка резьбы и последовательность монтажа.

Последний пункт нельзя считать формальностью. У самоконтрящейся гайки есть собственный преобладающий момент, поэтому момент на ключе складывается из сопротивления стопорящего элемента и усилия, формирующего преднатяг. Переносить табличный момент для свободно вращающейся гайки на другое исполнение без инструкции изготовителя системы нельзя.

Как сформировать закупочный запрос

Для закупки партии крепежа под монтажный участок недостаточно написать «гайки с шайбами». Рабочая формулировка должна содержать позицию по спецификации или чертежу, размер и шаг резьбы, материал и покрытие, требуемый класс прочности, тип стопорения, количество на один узел и общий объём, а также требование к сопроводительной документации, если она задана проектом.

Если проект предусматривает стандартные метрические соединения, в ассортименте BOHRER представлены болты, гайки и шайбы для монтажных задач. Их удобно рассматривать как составные части обычной комплектации объекта. Но для узла, где документация требует конкретную специализированную самоконтрящуюся гайку с интегрированной пружинной шайбой, нужна именно указанная система либо официально согласованная замена — не похожее по внешнему виду изделие.

Публикация о ERM показывает полезный для снабжения подход: считать не отдельную гайку, а весь болтовой узел — его функцию, состав деталей, порядок сборки и требования к контролю. Тогда сокращение комплекта становится инженерным решением, а не рискованной попыткой сэкономить на позиции в спецификации.
