Металлический дюбель для бетона: чем он отличается от анкера

Запрос «металлический дюбель для бетона» выглядит однозначным только до момента, когда нужно поставить позицию в спецификацию. Под ним могут подразумевать компактный металлический дюбель, дюбель-гвоздь для сквозного монтажа, распорную систему с шурупом или анкер для узла с заданными расчётными требованиями. Материал у этих изделий может быть одним — сталь, но принцип работы, ответный крепёж и правила монтажа различаются.

Для оптовика это не вопрос терминологии. Если собрать в одну товарную полку все металлические крепления «для бетона», покупателю будет трудно сопоставить изделие с задачей. Если же разделить ассортимент по основанию, механике фиксации и способу установки, менеджеру проще принять заявку, а клиенту — не заменить нужную систему внешне похожей позицией.

В B2B-каталоге BOHRER представлена позиция «Металлич. дюбель для бетона 5×30» с артикулом DGM-5х30-6. Само название и размер помогают начать поиск, но не заменяют подбора: цифры 5×30 не говорят, какую деталь крепят, каким способом устанавливают изделие, какова нагрузка на точку и подходит ли оно для конкретного бетона.

Почему дюбель и анкер нельзя различить одним словом

Дюбель — это элемент, который устанавливают в подготовленное отверстие, чтобы создать опору для шурупа, винта, гвоздя или другого ответного крепежа. У одних моделей корпус распирается при закручивании шурупа, у других раскрывается в полости, у третьих крепление забивается через закрепляемую деталь.

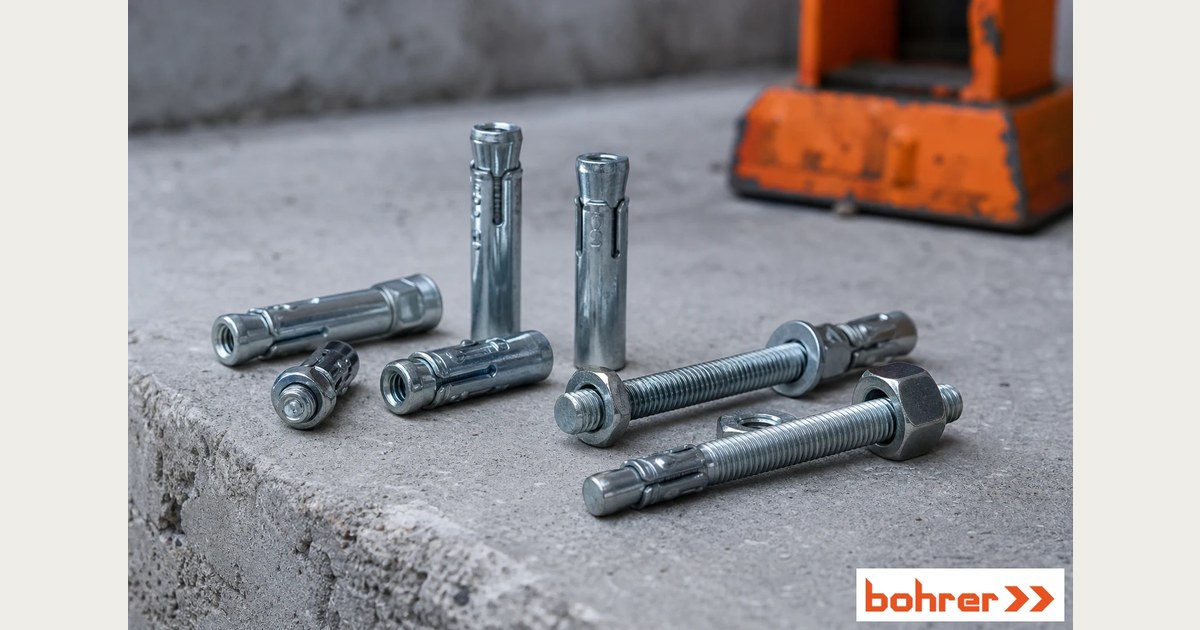

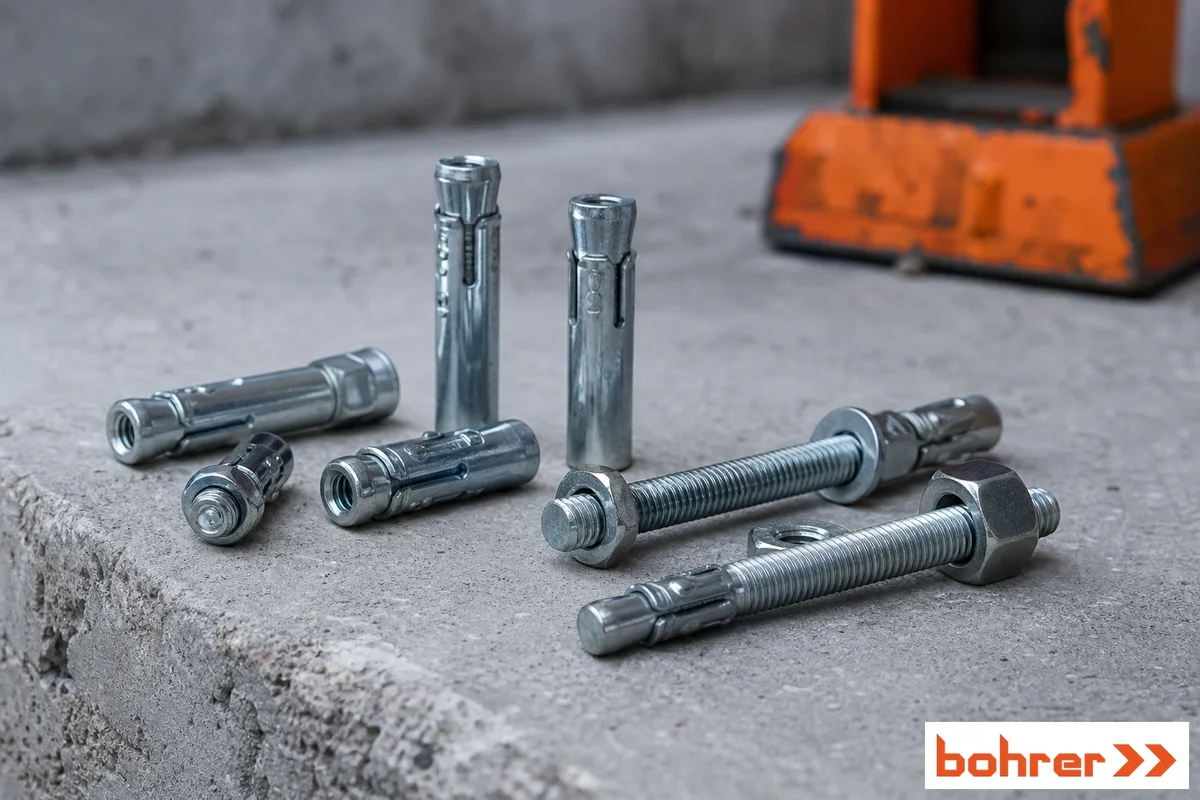

Анкерная система также передаёт усилие в основание, но обычно рассматривается как самостоятельный силовой узел: с распорным, клиновым, химическим или другим предусмотренным конструкцией принципом фиксации. В спецификации для неё важны не только диаметр и длина, но и условия применения: тип бетона, состояние основания, глубина заделки, толщина закрепляемой детали, расстояния до края и между точками, характер нагрузки и среда эксплуатации.

Граница между названиями в торговой практике не всегда строгая. Поэтому неверно считать, что любой металлический дюбель автоматически заменяет анкер такого же диаметра — и наоборот. Безопасное рабочее правило: название используют для первичного поиска, а окончательное решение принимают по конструкции конкретного изделия, инструкции и документации системы.

Когда достаточно дюбеля, а когда рассматривают анкерную систему

Для типовых монтажных работ в подтверждённом плотном основании часто используют распорные дюбели с подходящим шурупом. При вкручивании шурупа корпус создаёт распор в стенках отверстия. BOHRER относит дюбели с шипами и усами к универсальным распорным решениям для бетона, кирпича и других минеральных оснований. Шипы и усы препятствуют проворачиванию корпуса в отверстии.

Такой принцип понятен для установки лёгких и обычных навесных элементов, реек, профилей и других деталей, когда параметры крепления соответствуют данным выбранной позиции. Но слово «обычный» не должно становиться техническим заданием. Даже небольшой кронштейн может создавать значительное усилие на вырыв и изгиб, если вынесен от стены. А оборудование, опорная рама, ограждение или инженерный узел требуют подбора по проекту и документации конкретной анкерной системы.

В качестве иллюстрации различий можно посмотреть на линейку стальных анкеров fischer: производитель отдельно указывает решения для трещиноватого и нетрещиноватого бетона, а также системный комплект для динамических нагрузок. Это не характеристика продукции BOHRER и не универсальная схема выбора, а пример того, почему для анкера недостаточно назвать только размер.

Отдельная категория — быстрый сквозной монтаж. Производитель fischer описывает гвоздевую втулку FNH как однокомпонентную пружинную втулку из коррозионно-стойкой стали для лёгких креплений в полнотелых строительных материалах. Её забивают молотком через закрепляемую деталь; втулка раскрывается по всей длине отверстия. В этом случае не нужны отдельные дюбель и шуруп, а сам способ монтажа уже задаётся конструкцией изделия. Именно поэтому «металлический дюбель» в заявке без уточнения часто оказывается слишком широким определением.

Бетон — не любое серое основание

В заявке слово «бетон» должно означать подтверждённое плотное минеральное основание, а не просто стену серого цвета. Газобетон, пенобетон и другие ячеистые материалы работают иначе: их пористая структура требует крепежа, который распределяет усилие с учётом свойств основания. Переносить на них выбор, сделанный для плотного бетона, нельзя.

BOHRER выделяет дюбели для газобетона в самостоятельную группу и описывает их как специальный крепёж для газобетона и других пористых оснований. В ассортименте также есть металлический дюбель для газобетона. Металл корпуса сам по себе не делает такое изделие решением для монолитного бетона: определяющими остаются геометрия, принцип фиксации и назначение.

Ещё одна отдельная группа — пустотелые и листовые основания. Металлический дюбель для пустотелых конструкций, MOLLY, «бабочка» или складной пружинный дюбель удерживают деталь за счёт раскрытия за листом либо в полости. BOHRER прямо относит MOLLY и «бабочку» к крепежу для листовых и пустотелых оснований. Предлагать их вместо позиции для бетона только из-за металлического корпуса нельзя: у изделий разные условия работы.

На что смотреть при подборе металлического дюбеля для бетона

Основание. Нужны хотя бы базовые сведения: бетон это или кирпич, плотный либо ячеистый материал, есть ли трещины, отделочный слой, пустоты, близко ли отверстие к краю, шву или арматуре. Для ответственного узла такие данные берут из проекта и обследования, а не из предположения по виду стены.

Закрепляемая деталь. В заявке полезно назвать не только предмет, но и его толщину и материал: стальной профиль, деревянная рейка, тонкая опорная пластина, кронштейн, рама. Толщина детали влияет на требуемую рабочую длину крепежа. Например, при сквозном монтаже крепёж устанавливают через уже приложенную к основанию деталь; при предварительной установке отверстие и крепёж готовят в основании до фиксации детали.

Нагрузка. Масса предмета — лишь один из параметров. Следует разделять нагрузку на вырыв, срез и изгиб, учитывать вынос кронштейна, вибрацию, циклическое воздействие и количество точек. Нельзя получить допустимую нагрузку на узел, просто умножив число дюбелей на цифру из чужой таблицы: на результат влияют основание, схема установки и конкретная система. Для ответственных креплений расчёт и монтаж выполняют по документации выбранного изделия и проектному решению.

Условия среды. Внутреннее сухое помещение, влажная зона, незащищённая наружная установка и производство с агрессивной средой предъявляют разные требования к материалу и защитному покрытию. Также заранее стоит определить, доступен ли монтажный инструмент, потребуется ли демонтаж и есть ли ограничения по глубине сверления.

Монтаж: где теряется смысл правильного подбора

Подходящий крепёж не исправит отверстие неверного диаметра или глубины. Для бетонных работ потребуются буры по бетону подходящего диаметра, рабочей длины и с хвостовиком под используемый инструмент. Но бур подбирают после того, как выбрана система крепления: параметры отверстия должны соответствовать инструкции к конкретной позиции, а не наиболее распространённой оснастке на складе.

Для стандартных распорных дюбелей часто используют отверстие того же номинального диаметра, что и сам дюбель. Это ориентир, а не правило для всех металлических изделий. У анкеров, гильз, забивных и специальных систем могут быть другие требования к диаметру, глубине, очистке и порядку установки.

После сверления отверстие очищают, если это предусматривает технология системы. Не стоит компенсировать слишком свободное отверстие более толстым саморезом, забивать крепёж с перекосом или перетягивать его в надежде «добавить прочности». Эти действия меняют работу узла и могут ослабить соединение.

Как оптовику разложить ассортимент без путаницы

Практичная структура ассортимента начинается не с деления на «металл» и «пластик», а с задач:

— распорные дюбели для плотных минеральных оснований — для типового монтажа с шурупом;
— дюбель-гвозди и гвоздевые крепления — для быстрого монтажа, если конструкция предусматривает такой способ;
— решения для листовых и пустотелых оснований — MOLLY, «бабочки», пружинные модели и другие конструкции с раскрытием;
— дюбели для газобетона и других пористых материалов — отдельной группой, без смешения с крепежом для плотного бетона;
— анкерные системы — отдельной строкой спецификации с подбором по документации конкретного изделия.

Рядом с крепежом имеет смысл предусмотреть оснастку для подготовки отверстий и инструмент для установки, но не собирать комплект механически. Для одной позиции нужен бур, для другой — бита, ключ, установочный инструмент или специальный режим монтажа. Сначала определяют систему, затем комплектацию.

В B2B-каталоге BOHRER можно работать со спецификацией через загрузку готовой заявки или выгрузку каталога. Это удобно, когда нужно сопоставить артикулы, фасовки и потребность объекта. Однако техническое описание заявки всё равно должно идти отдельной строкой: файл с количеством не заменяет сведений об основании и нагрузке.

Как сформулировать запрос на закупку

Вместо короткого запроса «металлический дюбель для бетона» лучше указать:

«Нужен крепёж для установки стального профиля на плотное бетонное основание. Монтаж — сквозной. Толщина профиля — … мм. Количество точек — … . Нагрузка на одну точку или на узел — … . Условия эксплуатации — внутри сухого помещения / наружная зона. Требуются данные по диаметру и глубине отверстия, а также совместимой оснастке».

Если известна конкретная позиция, в заявку добавляют артикул, размер, требуемую фасовку и объём по объекту. Если речь идёт об ответственном креплении, вместо подбора «аналога по диаметру» передают проектные вводные и документацию на исходную систему.

Металлический дюбель для бетона — не единый стандарт крепежа, а общее поисковое название для разных решений. Для правильной закупки важнее ответить на четыре вопроса: в какое основание устанавливают крепёж, что закрепляют, как действует нагрузка и какой способ монтажа предусмотрен. После этого можно сопоставлять конкретные позиции, оснастку и фасовку — без риска подменить дюбель анкером или перепутать бетон с пористым либо пустотелым основанием.
