Резьбовые вставки для серии: почему чертежа недостаточно при закупке

В чертеже резьбовой вставки легко увидеть знакомое обозначение — например, размер внутренней резьбы. Для единичной сборки этого иногда хватает, чтобы найти похожую деталь. В серийном производстве такой подход быстро упирается в вопросы, которых на фрагменте чертежа может не быть: из чего сделана ответная деталь, как вставку устанавливают, чем контролируют операцию, какой винт входит в резьбу и что происходит с узлом после сборки.

Fastener World в материале о CTSP обращает внимание именно на эту связь. По оценке издания и производителя, на работу вставки влияют не только её собственные размеры, но и сопрягаемый материал, способ установки, момент затяжки, требование к вырыву, геометрия узла, условия эксплуатации и процесс сборки. Иными словами, закупают не изолированную «втулку с резьбой», а часть повторяемой операции.

Что считать резьбовой вставкой

Резьбовая вставка — это элемент, который создаёт или восстанавливает внутреннюю резьбу в базовой детали. Её применяют, когда материал детали не рассчитан на прямую резьбу либо когда соединение предполагается многократно разбирать. Но под одним общим названием скрываются решения с разной логикой фиксации.

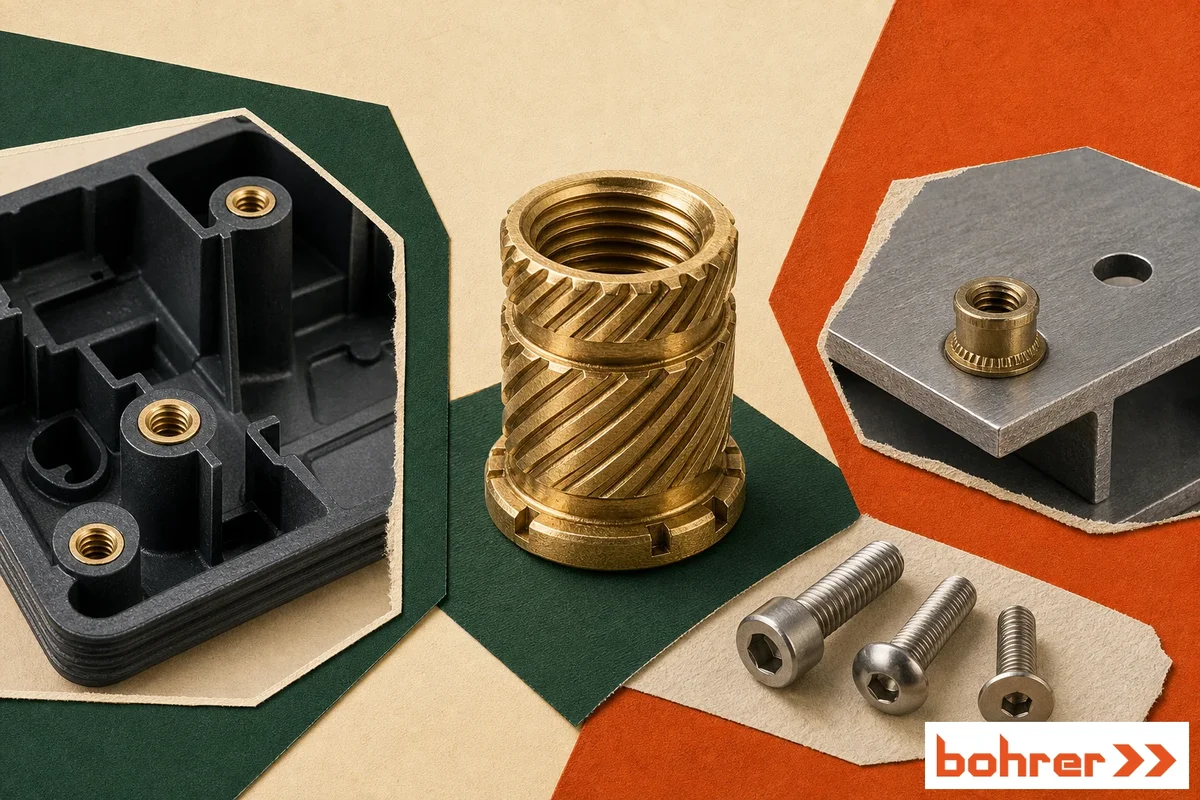

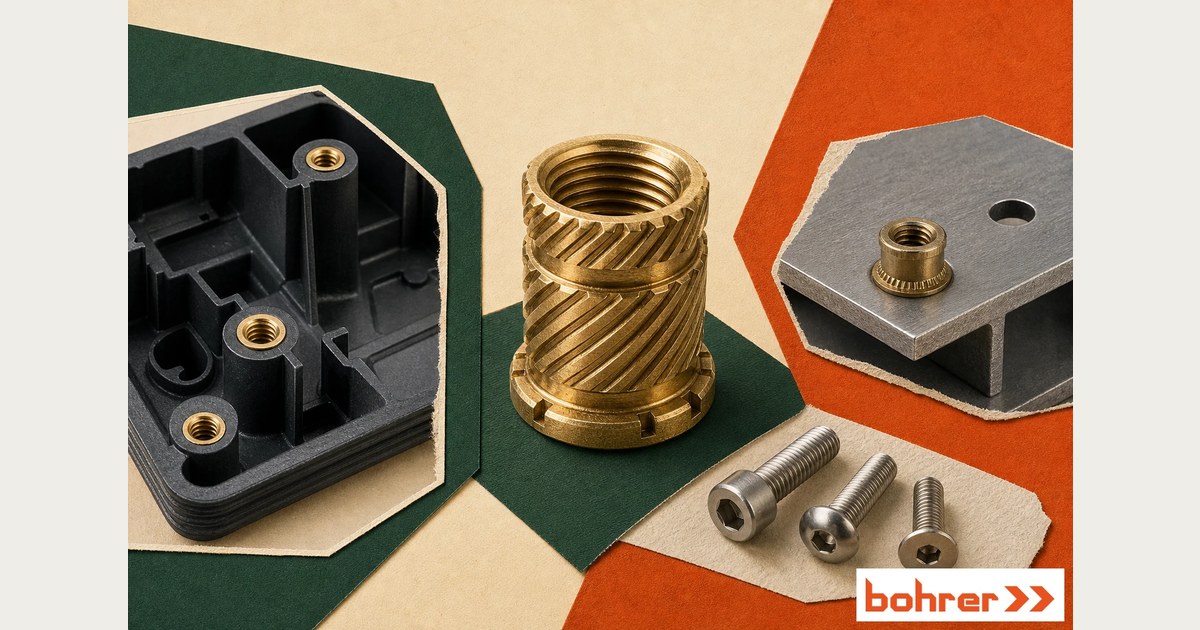

Термические вставки устанавливают в специально подготовленное гнездо термопластичной детали с локальным нагревом. Самонарезающие вставки удерживаются наружной резьбой в подходящем материале. Запрессовываемые варианты требуют соответствующей посадки и усилия монтажа. Резьбовые заклёпочные гайки формируют опору с обратной стороны тонкого листа и удобны там, где доступ возможен только с одной стороны. Проволочные вставки устанавливают в предварительно подготовленную резьбу металлической детали — в том числе для ремонта или усиления резьбового отверстия.

Это не взаимозаменяемые названия одной продукции. Метод, пригодный для тонкого листа, не переносится автоматически на литой пластиковый корпус; а термическая установка в термопласт не становится универсальным способом для любого изделия, которое изготовлено на 3D-принтере.

Почему одной резьбы недостаточно

Указание вроде «вставка М4» описывает только внутреннюю резьбу под винт. Для закупки этого мало: две вставки с одинаковой М4 могут отличаться наружным профилем, длиной, способом удержания, посадочным отверстием и технологией монтажа. При замене на внешне похожую позицию винт может по-прежнему вворачиваться, однако сама вставка может не подходить к существующему гнезду или оборудованию.

Особенно важна базовая деталь. Для пластикового корпуса оценивают конкретный полимер, форму и толщину стойки, рёбра жёсткости, расстояние до стенки и направление нагрузки. Металлическая резьба внутри стойки не компенсирует недостаток материала вокруг неё: при затяжке или внешней нагрузке деформироваться может сама стойка, прогибаться крышка или перегружаться опорная площадка под головкой винта.

Для листовой детали важны толщина, доступ к обратной стороне, форма отверстия и возможность установить заклёпочную гайку выбранным инструментом. Для металлического корпуса с проволочной вставкой — подготовительная резьба, инструмент установки и способ фиксации, предусмотренный документацией конкретной системы.

Отдельная строка спецификации должна описывать не только резьбу, но и весь интерфейс вставки с деталью и сборочной операцией.

Что включить в запрос снабжения

Чтобы инженер, производство и поставщик одинаково понимали задачу, полезно приложить к запросу набор исходных данных.

1. Назначение соединения. Укажите, что именно собирается: крышка прибора, кожух оборудования, кронштейн, панель или иной узел. Важны частота разборки, доступ обслуживающего персонала и условия работы изделия.

2. Материал ответной детали. Недостаточно написать «пластик» или «металл». Нужны материал и способ изготовления детали: литьё, мехобработка, листовая заготовка, печать, композит. От этого зависит и тип вставки, и конструкция посадочного места.

3. Геометрия узла. Приложите не только чертёж отверстия, но и разрез стойки или панели, толщины стенок, соседние элементы, ограничения по габаритам и зону доступа для инструмента. Если рядом проходят кабели, размещена плата или деталь примыкает к стенке корпуса, это влияет на выбор головки винта и последовательность сборки.

4. Обозначение ответного крепежа. Укажите резьбу, длину, тип и форму головки винта, а также шайбы или другие элементы, если они есть. Длина выбирается по собранному пакету деталей: слишком длинный винт способен упереться в дно или задеть внутренний компонент, слишком короткий — не дать предусмотренного зацепления.

5. Способ установки. Нужны сведения о том, будет ли вставка запрессовываться, вкручиваться, устанавливаться нагревом, клепаться или монтироваться иным предусмотренным способом. Для серии критично, есть ли на участке соответствующая оснастка, как фиксируется деталь и какие признаки правильной установки контролируются.

6. Требования к узлу. Если конструкторская документация задаёт момент затяжки, усилие вырыва, допустимую нагрузку, среду эксплуатации или другие показатели, их указывают вместе с методом проверки. Эти величины нельзя назначать по совпадению размера резьбы: их подтверждают для конкретной вставки, материала и конструкции узла.

7. Требования к партии. В заявке следует зафиксировать количество по версиям изделия, обозначение вставки, её материал и покрытие при наличии требований, правила замены, комплектность и данные, необходимые для прослеживаемости. Для повторной закупки полезно сохранять утверждённую спецификацию и результаты проверки первого образца.

Оснастка — часть решения, а не приложение к нему

Выбор вставки одновременно определяет операцию. Если монтаж предусмотрен нагревом, потребуются совместимые инструмент и режим установки. Если используется заклёпочная гайка, необходим подходящий клепальный инструмент. Если вставка вкручивается или устанавливается в подготовленную резьбу, значение имеют монтажная оправка, настройка операции и контроль положения детали.

Нельзя переносить температуру, усилие запрессовки или момент затяжки из другого изделия только потому, что совпала резьба М4 или М5. Эти параметры берут из документации применяемой системы и подтверждают на конкретном узле. Для нагруженных и ответственных соединений образец, в который винт один раз успешно завернулся, не заменяет расчёт и испытания по требованиям изделия.

Перед выпуском серии полезно пройти реальный сценарий сборки и обслуживания: установить вставки штатной оснасткой, собрать узел с настоящими сопрягаемыми деталями, закрутить винты рабочим инструментом, открыть и закрыть изделие так, как это будет делать сборщик или сервисный специалист. Такая проверка часто выявляет то, чего не видно на отдельном чертеже: недоступный винт, конфликт с кабелем, неудобную головку, потерю мелкого крепежа или недостаток места под инструмент.

Как организовать контроль повторяемости

В материале Fastener World подчёркивается: стабильность массового производства создаётся не только финальной сортировкой, но и планированием процесса, контролем оснастки, измерениями, мониторингом и прослеживаемостью. Для закупщика это означает, что обсуждать следует не абстрактное «качество вставок», а проверяемые признаки и порядок действий.

Практический минимум для первой партии: сверить обозначение и версию вставки с утверждённой спецификацией; проконтролировать посадочное место до установки; проверить положение вставки после монтажа; собрать узел штатным винтом; зафиксировать результаты согласованных испытаний. Если партия содержит несколько модификаций корпуса или панели, их стоит развести по понятным обозначениям и комплектам: похожие детали с разным расположением отверстий нельзя считать автоматически совместимыми.

Замена вставки, винта или монтажного инструмента — повод проверить узел заново. Совпавшая внутренняя резьба не доказывает совпадение наружной геометрии вставки, посадочного места или условий монтажа.

Что закупить вместе со вставками

Состав закупки для серийной сборки обычно шире, чем одна позиция вставки. В зависимости от принятой конструкции в нём могут быть сами вставки, ответные машинные винты, шайбы, монтажная оснастка, средство контроля и запас крепежа для образцов и наладки. Их лучше вести как связанный комплект, а не как независимые строки, которые можно менять по отдельности без оценки последствий.

В ассортименте BOHRER представлены машинные винты разных исполнений, а также биты и держатели для подбора оснастки под шлиц крепежа. Эти группы уместно рассматривать после того, как конструктор определил резьбу, длину, головку винта и доступный инструмент. Саму резьбовую вставку и её монтажную систему следует выбирать по документации узла; наличие в общем каталоге крепежа не подтверждает пригодность конкретного изделия для такой операции.

Пример формулировки заявки

«Требуется комплект для серийной сборки корпуса версии ___: резьбовые вставки с внутренней резьбой ___, количество ___ на изделие. Базовая деталь — ___, способ изготовления ___; приложены чертёж узла, разрез посадочной стойки и данные о соседних компонентах. Крышка снимается ___, доступ к винтам осуществляется ___. Ответный винт: ___, с головкой ___, длина определяется по приложенному пакету деталей. Требуемый способ установки вставки — ___ либо просим предложить вариант, совместимый с указанным материалом и геометрией. Просим отдельно указать состав монтажной оснастки, требования к посадочному месту, порядок контроля и правила допустимой замены позиции».

Такой запрос не подменяет конструкторскую проверку, но переводит разговор из уровня «нужны втулки М4» в язык конкретного узла и повторяемой сборочной операции. Именно здесь чертёж перестаёт быть единственным документом, а закупка начинает поддерживать выпуск серии, а не создавать новую неопределённость на участке.
