Как проверить проект роботизированного сверления под потолок

Кейс fischer на объекте Cartesius Utrecht помогает сформировать исходный перечень данных для оценки роботизированного сверления под подвесной потолок. Это описание одного проекта, а не готовая спецификация для иных оснований, роботов и крепёжных систем.

В описанной операции в бетонном потолке выполнили около 4 800 отверстий диаметром 6 мм и глубиной 50 мм. Для подвесного потолка fischer указала сочетание каналов FLS 30, резьбовых шпилек M10 и бетонных шурупов FBS II 6. Сетка отверстий составляла 600 × 600 мм.

В цифровой документации фиксировались параметры отдельных этапов, в том числе глубина отверстий и встречи с арматурой. Поэтому до заказа работ полезно определить состав требуемой отчётности: какие параметры нужны заказчику, кто сопоставляет их с проектом и как оформляются отклонения.

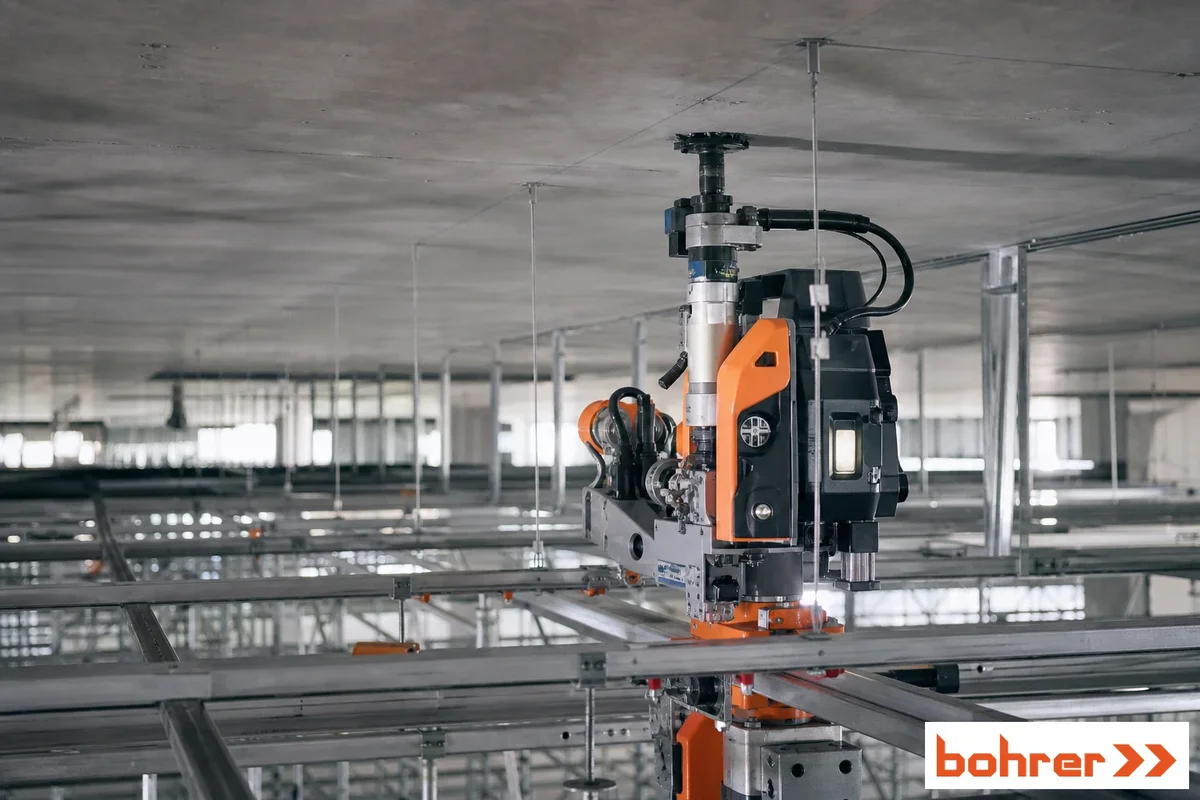

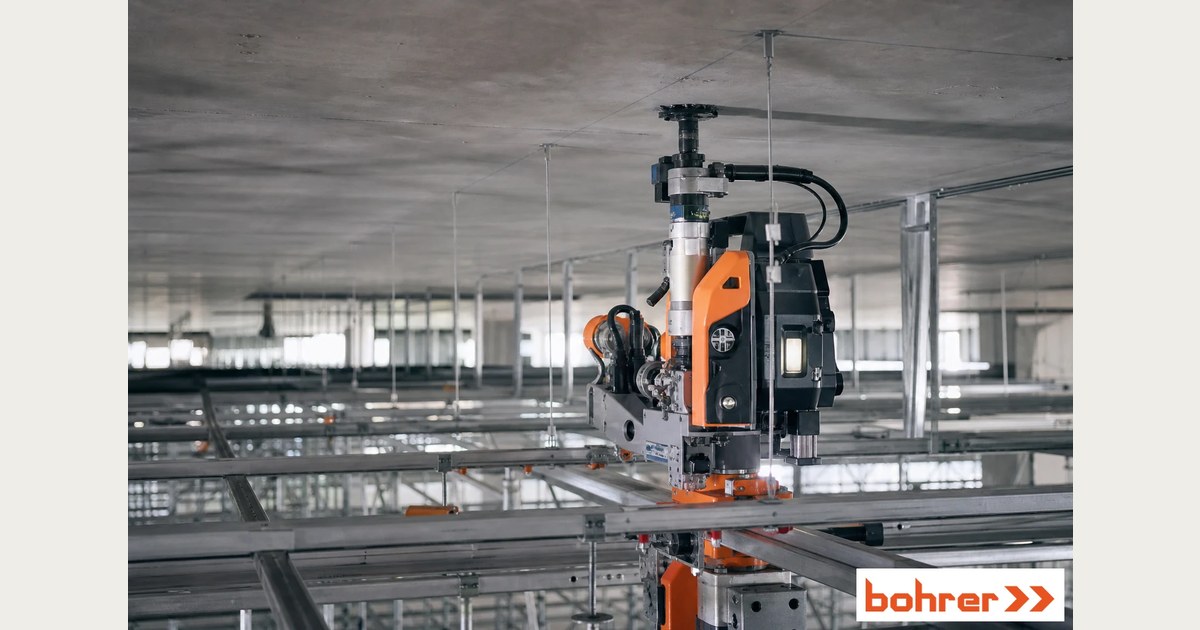

Условия размещения оборудования следует рассматривать отдельно от параметров отверстий. В этом кейсе сверление велось на лесах примерно в 20 м над землёй. Для распределения нагрузки роботы были оснащены каналами FMS в каждой точке опоры.

Перед заказом стоит запросить проектные требования к отверстиям, документацию на конкретный крепёж, подтверждение применимости системы к основанию и нагрузкам, а также габариты рабочей зоны и схему распределения нагрузки. Кейс не подтверждает совместимость упомянутых изделий с ассортиментом BOHRER и не содержит сведений об их доступности в России.
