Монтажные пластины: как выбрать размеры, толщину и крепёж

У двух пластин одинаковой длины может быть совершенно разная роль в узле. Одна перекрывает стык двух деревянных деталей, другая работает как накладка в соединении стойки и балки, третья нужна для монтажа элемента к основанию. Поэтому запись «пластина 200 мм» для закупки почти ничего не говорит: нужно прочитать всю геометрию, схему перфорации и понять, каким крепежом будет заполнен узел.

Для оптовика это особенно важно. Покупателю недостаточно предложить «перфорированный крепёж вообще»: подрядчик или производственный участок должен получить пластину, подходящую к сечению соединяемых элементов и своему способу монтажа. А в ассортименте должны быть рядом понятные группы крепежа для её установки.

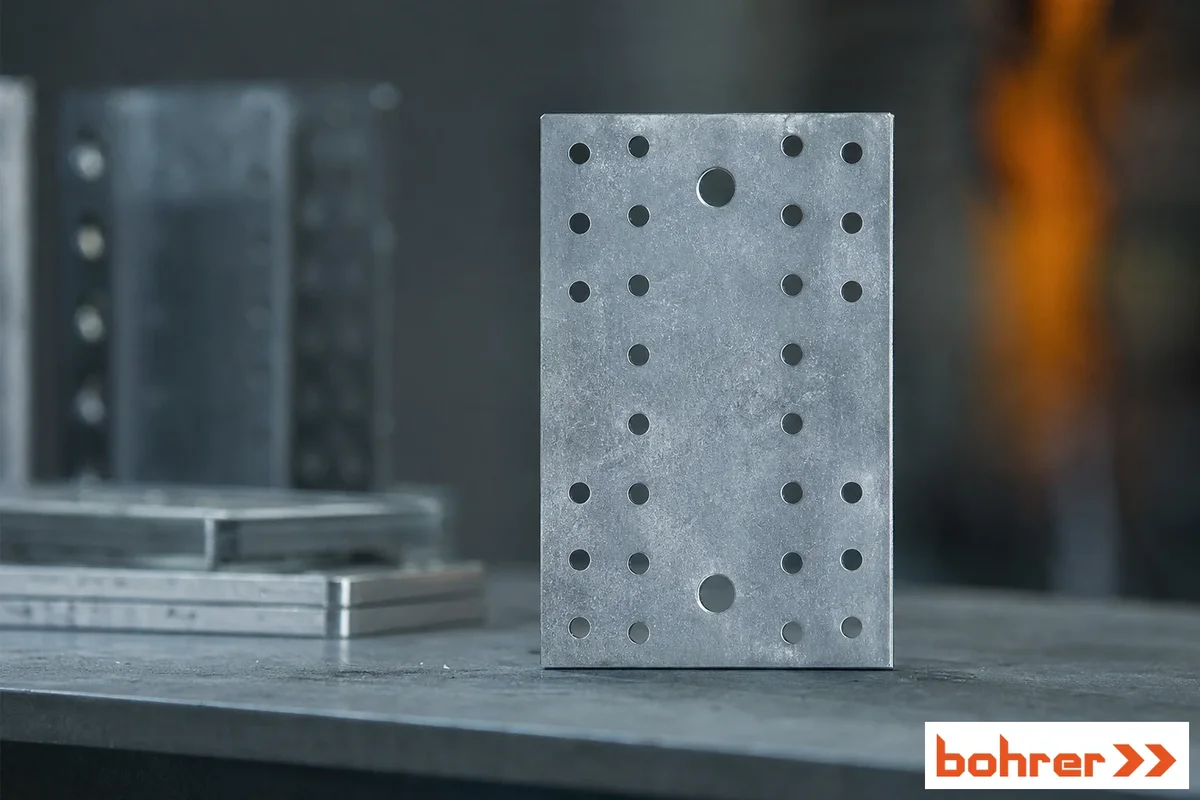

Что называют монтажной пластиной

В практике под этим названием могут иметь в виду плоскую перфорированную накладку для соединения элементов, а также специальные пластины другой формы — с загибами, рёбрами жёсткости или монтажной зоной под конкретную систему. Не стоит подменять одну деталь другой только из-за похожего названия.

Сначала следует описать сам узел: что соединяется — дерево с деревом, деревянные элементы встык или внахлёст, профиль с оборудованием, деталь с бетонным либо иным основанием; располагается ли пластина с одной или с двух сторон; как направлены усилия; есть ли место под головки крепежа и инструмент.

В B2B-каталоге BOHRER перфорированный крепёж выделен в отдельное направление. В нём представлены, в частности, оцинкованные гвоздевые и монтажные пластины, плоские крепления, уголки, опоры балок и стропильные элементы. Это полезно для оптового ассортимента: плоская пластина закрывает не каждую задачу, и клиенту нередко требуется соседняя по назначению группа.

Как читать габариты

Размеры плоской пластины обычно задают как длину, ширину и толщину в миллиметрах. Но порядок обозначений у разных производителей и серий может отличаться. Поэтому запись вида «40 × 120 × 1,5 мм» нужно сверять с чертежом или таблицей: где длина, где ширина и что является толщиной.

Длина определяет, какую зону стыка накладка перекрывает вдоль элемента. Ширина показывает, помещается ли пластина на плоскости детали и хватает ли места для рядов крепежа. Толщина относится к листу самой пластины, а не к толщине соединяемой древесины или профиля.

Габарит нельзя выбирать отдельно от узла. Например, длинная, но узкая пластина может не дать нужной схемы размещения крепежа по ширине бруса. Слишком широкая — выступить за грань элемента. Также заранее проверяют, не пересекается ли пластина с другим крепежом, пазом, стропильным запилом, облицовкой или инженерной трассой.

Толщина: важный параметр, но не готовый ответ о прочности

Более толстый металл не означает, что пластину можно автоматически назначить на более нагруженный узел. На результат влияют форма детали, марка и толщина металла, расстояния между отверстиями и отступы от кромок, материал соединяемых элементов, вид и количество крепежа, направление нагрузки и схема работы всего соединения.

Показателен подход производителя пластин NP: в его таблице размеры A и B указаны вместе с толщиной, числом и диаметром отверстий. В серии есть исполнения толщиной 1,5 и 2 мм; для приведённых позиций отверстия имеют диаметр 5 мм. Эти данные относятся именно к серии NP и не являются параметрами всех монтажных пластин.

Та же документация отдельно предупреждает: табличные показатели относятся к максимальной прочности самой пластины при растяжении, а несущую способность крепежа требуется проверять самостоятельно по применимому нормативу. Это принципиальное различие для любой закупки ответственного соединения: характеристика листовой детали не заменяет расчёт собранного узла.

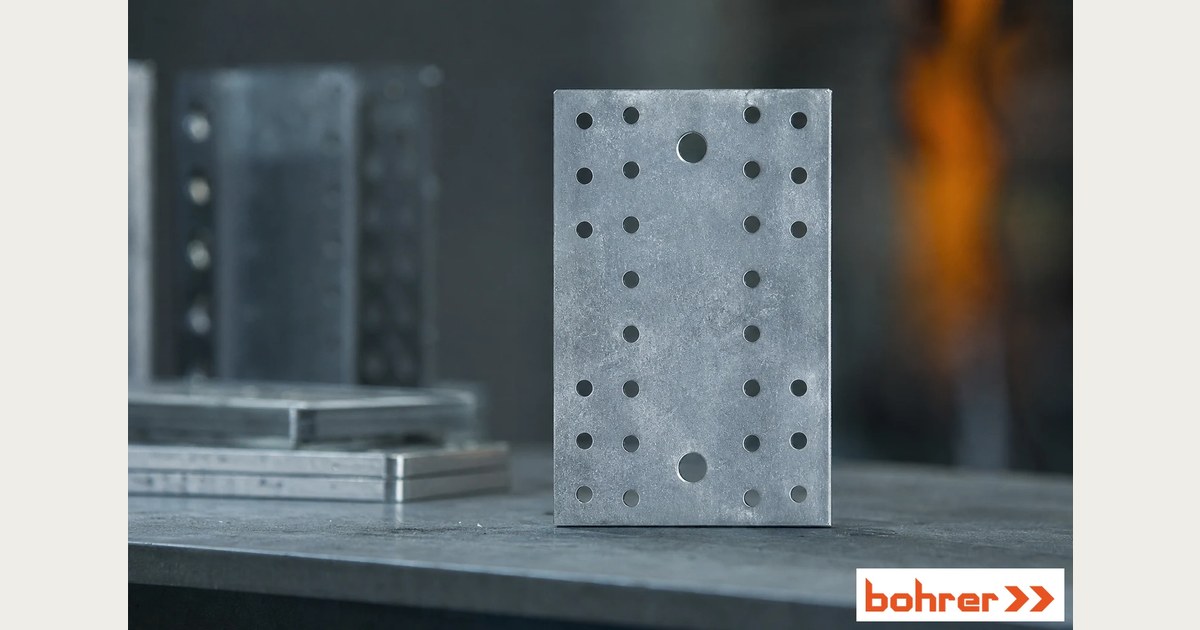

Как читать перфорацию

Для монтажа важны не только диаметр и количество отверстий, но и вся их схема: расположение рядов, шаг между ними, расстояние до торцов и боковых кромок. Именно перфорация задаёт возможные места установки крепежа.

Отверстие — не разрешение ставить в него любой метиз. Диаметр отверстия сопоставляют с видом и диаметром выбранного крепежа, а также с документацией конкретной пластины. В документации NP, например, указано применение гвоздей CNA Ø4,0 и шурупов CSA Ø5,0 для этой системы. Переносить эту комбинацию на пластины другой марки или конструкции нельзя.

При соединении деревянных элементов важно также соблюсти требования системы к расстояниям между крепежом и отступам от края древесины. Если часть отверстий остаётся пустой, если крепёж располагается только с одной стороны стыка либо попадает в ослабленную зону материала, расчётная работа узла меняется. Самовольная замена гвоздя саморезом, изменение диаметра или количества точек фиксации в несущем соединении недопустимы без проверки проектного решения и документации используемой системы.

Чем комплектовать заказ

Для типового заказа полезно разделять две ситуации.

Первая — соединение деревянных деталей. В заявке фиксируют тип пластины, её размеры и исполнение, материал и сечение соединяемых элементов, способ установки, а также вид крепежа. В ассортименте BOHRER есть конструкционные саморезы для сборки деревянных конструкций, каркасов и балок. При подборе конкретного самореза важны не только длина и диаметр, но и головка: потайная рассчитана на монтаж заподлицо, а тарельчатая даёт большую площадь прижима. Однако саморез выбирают только в рамках подтверждённого решения для данного узла, а не как произвольную замену специальному пластинчатому крепежу.

Вторая — крепление пластины к минеральному основанию или металлоконструкции. Здесь к описанию пластины добавляют материал и состояние основания, толщину металла при монтаже на профиль, требуемый способ фиксации, доступ к обратной стороне и условия эксплуатации. Нужны уже другие группы метизов и оснастки: анкеры или дюбели для основания, болтовое соединение либо крепёж по металлу — в зависимости от проекта. Диаметр сверления и оснастку определяют по выбранной системе крепления, а не только по отверстию в пластине.

Как сформировать ассортимент и заявку

Оптовику разумно держать монтажные пластины не отдельной «мелкой позицией», а частью логичной матрицы перфорированного крепежа. Рядом с плоскими пластинами клиенту обычно проще подобрать уголки, опоры балок, стропильные крепления, монтажные ленты и подходящие метизы. Для магазина это создаёт понятный маршрут выбора; для снабженца — уменьшает число несогласованных позиций в спецификации объекта.

Чтобы подобрать партию без потери важных деталей, в запросе стоит указать:

тип узла и соединяемые материалы;

эскиз или чертёж с габаритами доступной зоны;

требуемые длину, ширину, толщину и форму пластины;

схему и диаметр отверстий, если они заданы проектом;

вид крепежа и его количество на одну пластину;

количество узлов на объекте, необходимую фасовку и требования к покрытию;

нужные сопутствующие позиции: уголки, опоры, саморезы, гвозди, анкеры, биты или свёрла.

Такой перечень позволяет сравнивать не похожие на вид пластины, а готовые комплекты под конкретную операцию. Для несущих, ответственных и нестандартных соединений окончательный выбор должен опираться на проект, расчёт и документацию именно той системы, которая будет применена.
