BRALO разработала закрытую заклёпочную гайку M5 для металла и композита

В многослойном узле крепёж может решить одну задачу и одновременно создать другую. Резьбовая точка появляется, но при затяжке сминается композит; соединение держит нагрузку, но через отверстие остаётся путь для влаги. Именно такой случай стал основой специальной разработки BRALO для автомобильной конструкции.

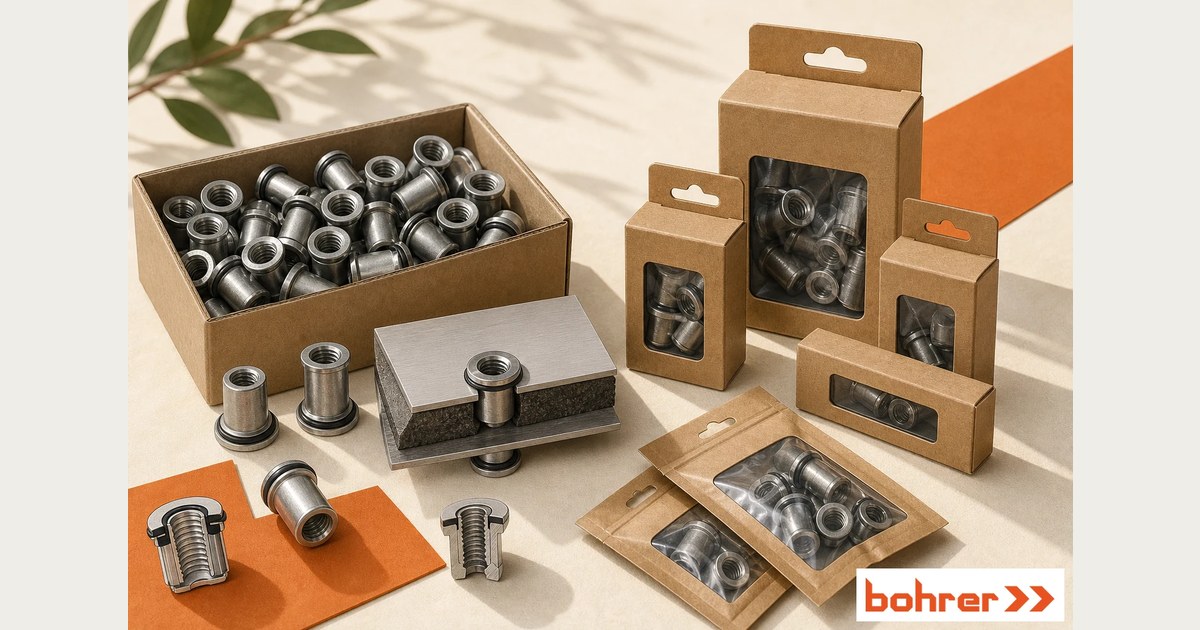

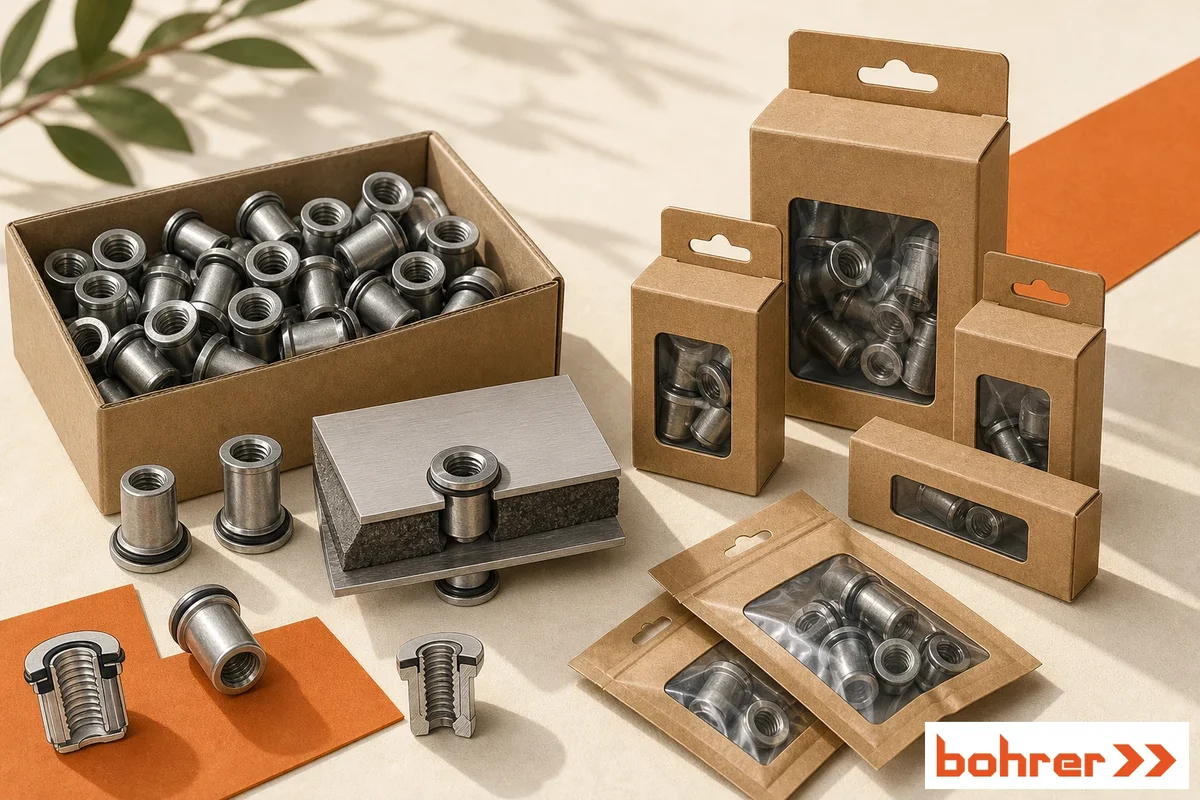

Как сообщает Fastener + Fixing, узел состоял из наружной металлической панели, лёгкого композитного слоя и внутреннего металлического усиления. Для него BRALO разработала закрытую заклёпочную гайку M5 специальной конструкции. Это не сообщение о типовой универсальной линейке: деталь спроектирована под конкретное применение.

Ключевая особенность гайки — недеформируемый участок корпуса. По данным издания, он передаёт монтажные и рабочие нагрузки непосредственно на несущую металлическую структуру. Благодаря этому композитный слой не должен воспринимать сжимающее усилие при установке и эксплуатации. Резьба M5 при этом образует точку для присоединения ответной детали.

Вторая часть конструкции отвечает за герметизацию. Под широкой опорной головкой размещено интегрированное O-кольцо, которое уплотняет контакт между крепежом и наружной панелью. В одном компоненте объединены три функции: резьбовое соединение, защита лёгкого материала от сжатия и уплотнение стыка.

Почему это важно снабжению производства

Новость полезна не только автомобильной отрасли. Она наглядно показывает, почему формулировки «нужна заклёпочная гайка M5» иногда недостаточно. Размер резьбы определяет лишь способ присоединения ответного элемента. Для выбора крепежа в многослойном изделии также важны свойства всего пакета и путь, по которому усилие передаётся при монтаже и в работе.

Заклёпочная гайка нужна там, где необходимо создать внутреннюю резьбу в листовом или профильном элементе и нет доступа для установки обычной гайки с обратной стороны. Но в соединении металл — композит обычная конструкция не автоматически решает вопрос сжатия неметаллического слоя. А закрытое исполнение само по себе не означает, что стык с внешней панелью герметичен: для этого важны геометрия головки, уплотнение и условия эксплуатации.

Для инженера и отдела снабжения полезно разделить требования на три группы.

Первое — резьбовое соединение. Указывают размер и шаг резьбы, тип присоединяемой детали, число циклов сборки и разборки, а также действующие нагрузки. Расчёт соединения и назначение допустимых нагрузок выполняют по документации конкретной системы и условиям изделия.

Второе — работа с пакетом материалов. Нужны состав и порядок слоёв, их толщины, диаметр отверстия, доступ со стороны установки и описание того, какая деталь должна принять усилие от монтажа. Если композит нельзя сжимать, это должно быть отдельным требованием, а не подразумеваемым свойством крепежа.

Третье — защита от среды. Следует заранее определить, требуется ли герметичность, с какой стороны возможен контакт с влагой и загрязнениями, нужен ли закрытый торец, уплотнительное кольцо или герметизация как отдельная операция. Материал уплотнения выбирают с учётом рабочей среды и температур, а не только по его наличию в конструкции.

Как оформить запрос на специальный крепёж

Для серийного производства исходными данными могут быть чертёж узла или разрез пакета, материалы и толщины слоёв, требуемая резьба, посадочное отверстие, условия монтажа, среда эксплуатации и целевая функция уплотнения. Отдельно стоит приложить сведения об инструменте или ограничениях по доступу к месту установки. Такой запрос позволяет обсуждать не абстрактную «гайку с кольцом», а конструкцию, работающую в конкретном узле.

Если задача не требует специальной заклёпочной гайки, потребность всё равно лучше формировать от конструкции соединения: какой элемент нужно закрепить, к какому основанию и каким способом будет передаваться нагрузка. В B2B-каталоге BOHRER крепёж представлен по основным группам для монтажных и производственных задач; при комплектации партии важно сопоставить метизы с материалом основания, ответной деталью и применяемой оснасткой. Не следует переносить свойства специального решения BRALO на стандартные позиции без проверки их характеристик и назначения.

Разработка BRALO — хороший пример того, как крепёж в сложном изделии становится частью инженерии узла. Резьба, опора на несущий металл и уплотнение здесь проектируются совместно, а не добавляются по отдельности после выбора типовой детали.
